屋頂風機

作者：admin 瀏覽：15529 發表時間：2023-03-29

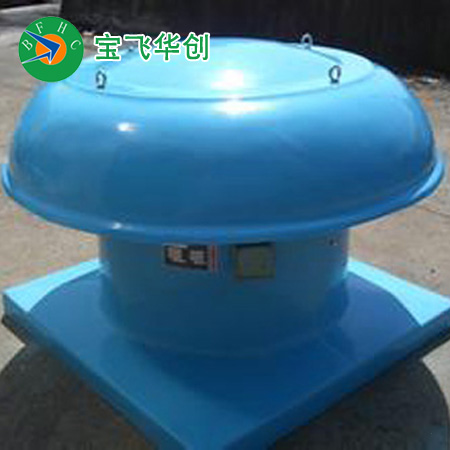

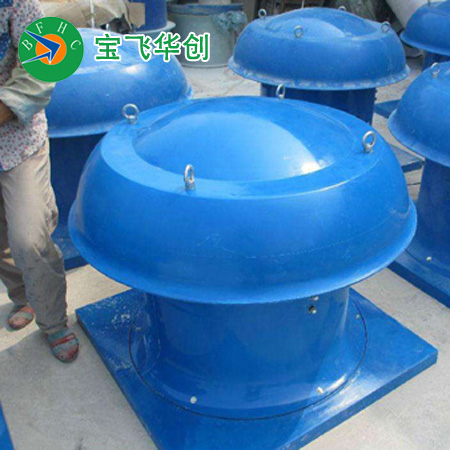

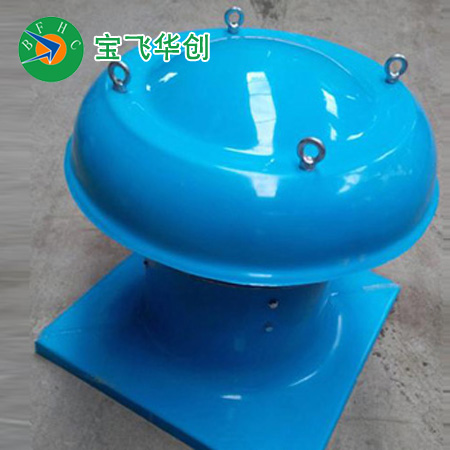

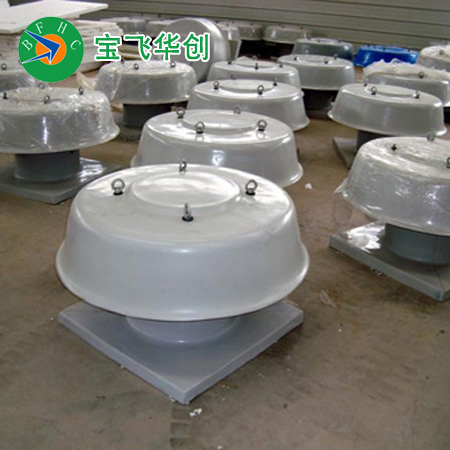

屋頂風機是在普通的軸流或離心風機的基礎上改造成方便安裝在屋頂?shù)?a href="http://www.tjgsxpx.cn/fengjixilie.html">風機。風量大、噪聲低、效率高、重量輕、運轉平穩、外形美觀、可制作成防腐、防爆型。

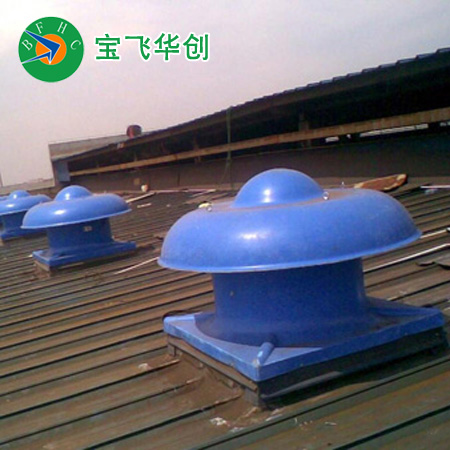

應用：發電廠、化工、橡膠、制藥、食品加工、冶金、倉庫等廠礦企業及高級民用建筑的送風和排風。

1、屋頂風機允許全壓起動或降壓起動，但應注意，全壓起動時的電流為5~7倍的額定電流，降壓起動轉距與電壓平方成正比，當電網容量不足時，應采用降壓起動。（當功率大于11KW時，宜采用降壓起動）。

2、試車時人數不少于兩人，一人控制電源，一人觀察風機運轉情況，發現異?，F(xiàn)象立即停機檢查；首先檢查旋轉方向是否正確；風機過程中，應檢查各相運轉電流是否平衡，電流是否超過額定電流；若有不正?，F(xiàn)象，應停止檢查。運轉五分鐘后，停機檢查風機是否有異常現象，確認無異常現象再開機運轉。

3、雙速風機試車時，應先啟動低速，并檢查旋轉方向是否正確；起動高速時必須待風機靜止后再起，以防高速反向旋轉，引起開關跳閘及電機受損。

4、風機達到正常運速時，應檢測風機各相輸入電源是否正常，風機的運行電流不能超過其額定電流，若運行電流超過其額定電流，應檢查供給風機的電壓是否正常。

5，風機選型參數表

BWS-85-6型離心式屋頂風機表（1）

機號	轉速	電機			全壓 H2Omm	流量 M3/h	安裝、外形及基礎尺寸						噪聲db(A)	重量（KG）
	r/min	型號	功率	安裝形式			φ1	φ2	φ3	φ4	H	L
No3.6	1450	Y801-4	0.55	B5	15-20	1470-2530	360	465	510	680	560	530	56	40
	960	Y801-6			10-15	970-1680							53	25
No4.0	1450	Y802-4	0.75	B5	22-28	2250-3470	400	510	550	680	580	570	58	45
	960	Y801-6	0.55		15-21	1490-2300							55	33
No4.3	1450	Y90S-4	1.10	B5	32-39	3210-4940	430	555	600	800	660	620	61	60
	960	Y802-6	0.75		21-28	2310-3270							58	48
No4.6	1450	Y90L-4	1.50	B5	37-41	4460-6875	460	585	630	800	690	650	64	65
	960	Y90S-6	1.10		25-29	2950-4550							60	56
No4.9	1450	Y100L-4	2.20	B5	43-49	5950-9160	490	615	670	860	730	680	67	75
	960	Y90S-6	1.10		29-35	3490-6060							62	62
No5.3	1450	Y100L-4	2.20	B5	46-56	8530-11800	530	660	710	860	770	730	70	80
	960	Y90L-6	1.50		31-41	5650-7810							65	75
以上數據編制于2010、01、30

BDW-87-3離心型玻璃鋼低噪聲屋頂風機（表2）

機號	葉輪 mm	轉數 r/min	功率kw	不同靜壓下的風量			噪聲	外形安裝尺寸										重量
No	葉輪 mm	轉數 r/min	功率kw	5mm H2O	10mm H2O	15mm H2O	Db(A)	A	B	C	D	E	F	H	G	L	I	kg
2.5	250	1450	0.02	927	740	432	49	585	593	325	275	175	270	50	345	565	455	10
3.0	300	1450	0.07	1784	1120	840	50	585	593	390	340	175	320	50	410	565	455	15
3.5	350	1450	0.10	2930	2010	1130	52	585	950	455	405	175	370	50	480	565	455	26
4.0	400	1450	0.25	4800	3920	2710	53	680	950	520	470	280	430	50	550	660	550	30
4.5	450	1450	0.55	8431	6870	5810	55	680	950	585	535	280	480	50	615	660	550	33
5.0	500	1450	0.55	9300	8024	7430	58	850	1180	650	600	350	530	50	680	830	720	35
5.5	550	1450	0.75	14530	9765	8740	58	850	1180	715	665	350	580	50	745	830	720	38
6.0	600	980	0.75	16052	13740	10420	56	1020	1200	720	670	400	630	50	810	1000	890	40
7.0	700	980	1.50	20350	18330	15400	59	1020	1200	840	790	400	730	50	910	1000	890	50
8.0	800	980	1.50	25200	23500	20370	59	1280	1650	960	910	420	840	50	1020	1260	1150	80
9.0	900	740	2.20	34340	26500	22700	65	1280	1650	1000	950	420	940	50	1120	1260	1150	80
10.0	1000	740	2.20	42300	33430	24350	74	1280	1650	1000	950	420	1040	50	1220	1260	1150	80

BDW-87-5離心型玻璃鋼低噪聲屋頂風機（表3）

機號	葉輪直徑 mm	轉 數 r/min	功率 kw	不同靜壓下的風量			噪聲 d b(A)
機號	葉輪直徑 mm	轉 數 r/min	功率 kw	50Pa	100Pa	150Pa	噪聲 d b(A)
No2.5	250	1450	0.09	960	780	450	54
No3.0	300	1450	0.75	2160	1920	1200	56
No3.0	300	960	0.37	1260	780	534	58
No3.5	350	1450	1.10	2940	2640	2280	68
No3.5	350	960	0.55	1344	1092	630	60
No4.0	400	1450	1.10	6480	6180	5880	76
No4.0	400	960	0.75	3900	3420	2820	66
No5.0	500	1450	2.20	3100	7750	7350	79
No5.0	500	960	1.10	4875	4275	3525	71
No6.0	600	960	3.00	13680	13080	12420	79
No6.0	600	740	1.10	9780	8880	7740	72

BDW-87-4離心型玻璃鋼低噪聲屋頂風機（表4）

機號	轉速 r/min	風壓調節范圍mmH2O	風量調節范圍 M3/h	電機型號	電機功率 kw	噪聲 Db(A)	重量 kg
4	200-850	4-18	650-2500	YDW0.55-6	0.55	55	50
	額定750	10	1500
5.6	200-850	4-35	1200-6500	YDW0.8-6	0.8	60	75
	額定750	20	4000
6.3	200-850	4-45	1600-10000	YDW1.8-6	1.8	65	95
	額定750	24	6000
7.1	200-850	4-56	2500-13500	YDW3.0-6	3	70	120
	額定750	30	8500

6、對離心風機和風機箱，所需電機功率是指在待定工況下，加上機械損失與應有的儲備量而言，并非出風口全開時所需的功率，如風機的出風口不接管道或未加外界阻力而進行空運轉，則電機有燒毀的危險，為了安全起見，應在風機的出風口或入口管路加上閥門，起動風機時關閉，運轉后將閥門慢慢開啟，達到規定工況為止，并注意風機電流是否超過規定值。
